52 Методические указания к дипломному проектированию с курса Промышленное и гражданское строительство, ПГТУ 22.08.2019 15:24

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1 ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Основные термины и определения

1.2. Выбор темы дипломного проектирования

1.3.Исходные данные для дипломного проектирования

1.4. Методика и график подготовки дипломного проекта к защите

2. СОДЕРЖАНИЕ ДИПЛОМНОГО ПРОЕКТА

2.1. Структура основных разделов проекта

2.2. Функциональное назначение объекта

2.3. Архитектурно-строительная часть

2.4. Расчётно-конструктивная часть

2.5. Организационно-технологическая часть

2.6. Гражданская оборона и безопасность жизнедеятельности

2.7. Инженерное оборудование

2.8. Экономическая часть

2.9. Архитектурно-строительный паспорт дипломного проекта

3. ОФОРМЛЕНИЕ ДИПЛОМНОГО ПРОЕКТА

3.1. Оформление пояснительной записки

3.2. Основные требования и правила выполнения чертежей дипломного проекта (рабочей документации)

3.3. Архитектурные решения

3.4. Оформление чертежей проекта производства работ

СПИСОК РЕКОМЕНДОВАННЫХ ИСТОЧНИКОВ

ПРИЛОЖЕНИЯ

Приложение А. Форма задания на дипломное проектирование

Приложение Б. Пример содержания пояснительной записки

Приложение В

Приложение Г

Приложение Д

Приложение Ж

Приложение И

Приложение К



ВВЕДЕНИЕ

Методические указания составлены с учетом требований Отраслевого стандарта высшего образования Украины по специальности 7.06010101 – промышленное и гражданское строительство (ПГС) и содержания учебного плана подготовки специалистов в ГВУЗ «Приазовский государственный технический университет» («ПГТУ»).

Дипломный проект выполняют студенты специальности ПГС, для которых кафедра строительства, технической эксплуатации и реконструкции (СТЭиР) является выпускающей.

Дипломное проектирование является заключительным этапом обучения студента в вузе и имеет следующие задачи:

- систематизация, закрепление, расширение и углубление теоретических навыков по использованию их при решении конкретных научных и инженерных задач;

- развитие навыков самостоятельной работы;

- овладение методикой исследования и экспериментирования;

- выяснение подготовленности студентов к самостоятельной работе в условиях современного строительного производства.

В процессе выполнения дипломного проекта студент самостоятельно решает сложные инженерные задачи строительства на основании консультаций преподавателей профилирующей и других смежных кафедр.

При разработке дипломного проекта следует руководствоваться современными подходами в строительном проектировании, направленными на улучшение технико-экономических показателей: совершенствование архитектурно-планировочных и конструктивных решений, снижение материало- и энергоемкости, внедрение новых технологий, повышение производительности труда, снижение затрат и сроков строительства, обеспечение качества, надежности и безопасности на всех стадиях жизненного цикла строительных объектов. Важнейшей задачей дипломника является технико-экономическое обоснование принимаемых им решений по всем разделам проекта путём рассмотрения альтернативных вариантов.

В качестве темы дипломного проекта, как правило, выбирают строительство или реконструкцию здания или сооружения. Сложный комплексный проект может разрабатываться несколькими студентами, каждый из которых разрабатывает отдельную часть.

При выборе темы целесообразно учитывать возможность решения в дипломном проекте задач реального проектирования, использование материалов ранее выполненных студентами научных исследований или элементов научных исследований, которые выявились в процессе работы над дипломным проектом, и могут быть рекомендованы к внедрению в проектных и строительных организациях. Тематическая направленность задания на дипломное проектирование должна учитывать особенности целевой подготовки студента и последующего трудоустройства выпускника кафедры СТЭиР.

1 ОБЩИЕ ПОЛОЖЕНИЯ

Дипломное проектирование направлено на оценку уровня профессиональных знаний, умений и навыков выпускников кафедры СТЭР, установленного образовательно-квалификационной характеристикой (ОКХ) ГВУЗ «ПГТУ».

Нормативными условиями государственной аттестации и определения уровня овладения студентом знаний и умений по образовательно-профессиональной программе (ОПП) является:

- выполнение дипломного проекта согласно плану учебного процесса и актуальным задачам в области строительного производства;

- представление пояснительной записки объемом 5 – 6 авторских листов (90 – 110 рукописных страниц формата А4) по тематике реального проектирования с обязательным использованием компьютерных технологий при выполнении расчетно-графических работ и обоснованием принятых технических решений;

- разработка рабочих чертежей в объеме 10 листов формата А1;

- наличие отзыва руководителя по дипломному проекту и рецензента – специалиста строительного комплекса региона;

- защита дипломного проекта на заседании Государственной экзаменационной комиссии (ГЭК) и подтверждение практической ценности выполненной работы.

Дипломный проект состоит из ряда обязательных частей (разделов): функционального назначения, архитектурно-строительной, расчетно-конструктивной, производственно-технологической, календарного плана, строительного генерального плана, гражданской обороны и безопасности жизнедеятельности, инжененерного оборудования, экономической части. Раздел, который выполняется с элементами научно-исследовательской работы студента (НИРС), устанавливается в задании руководителем дипломного проекта.



1.1. Основные термины и определения

Ниже приведены термины и определения основных понятий по содержанию дипломного проектирования:

- Проектная документация – разработанные и утвержденные в установленном порядке текстовые и графические материалы, которые определяют градостроительные, объемно-планировочные, архитектурные, конструктивные, технические, технологические решения, а также сметы объектов строительства.

- Рабочие чертежи – чертежи, предназначенные для выполнения строительных и монтажных работ.

- Эскизный чертеж – документ, определяющий нетиповую конструкцию с помощью упрощенного изображения, основные требования и параметры для разработки конструкторской документации.

- Технологическая карта – основной документ строительного процесса, регламентирующий его технологические и организационные положения; разрабатывается на отдельные или комплексные процессы.

- Календарный план строительства – документ, определяющий последовательность и сроки осуществления строительства. Календарные планы являются основными документами в составе проекта организации строительства (ПОС) и проекта производства работ (ППР).

- Строительный генеральный план на отдельное здание (сооружение) – план участка строительства, на котором показывается размещение строящегося здания или сооружения, отражается расположение дорог и сетей, складских зданий и площадок, подкрановых путей, временных зданий и сооружений подготовительного и основного периодов.

- Спецификация оборудования – текстовый проектный документ, определяющий состав оборудования, изделий и материалов.

- Сметная документация – сводный сметный расчет стоимости строительства с объектами и локальными сметными расчетами.



1.2. Выбор темы дипломного проектирования

Выбор темы дипломного проекта студент осуществляет самостоятельно в процессе изучения спецкурсов и преддипломной практики в строительных организациях. Выбранную тему студент согласовывает с руководителем дипломного проектирования.

Темой дипломного проекта может быть объект строительства или реконструкции промышленных, гражданских, жилых, сельскохозяйственных зданий, сооружений или их комплексов.

При использовании объектов массового типового строительства, для которых определены и разработаны типовые технологические карты и оптимальные решения (архитектурно - конструктивные, производственные, экономические), дипломник должен разработать и обосновать предложения по усовершенствованию проектных решений на основе критериев вариантного проектирования.



1.3. Исходные данные для дипломного проектирования

Исходными материалами для дипломного проектирования могут служить: паспорт объекта; комплект чертежей (копий или фотографий), содержащий планы и разрезы здания или сооружения; его конструктивное решение и основные технико-экономические показатели; технологические карты на основные строительные процессы; стройгенплан, календарный план; локальные и объектная смета и др.

Исходные материалы для дипломного проектирования включают в себя также нормативные документы, литературные источники, отражающие опыт проектирования и строительства объектов, аналогичных теме дипломного проекта.

После выбора темы руководитель дипломного проектирования выдает дипломнику задание на бланке установленной формы (Приложение А), в котором указываются необходимые исходные данные для проектирования и подлежащие разработке вопросы. Задание на дипломное проектирование подписывается руководителем проектирования и утверждается заведующим кафедрой СТЭиР.



1.4. Методика и график подготовки дипломного проекта к защите

После выбора, согласования с руководителем и утверждения темы дипломного проекта студент в процессе преддипломной практики знакомится с производственными и проектными решениями, аналогичными разрабатываемым в проекте; изучает вопросы строительства, имеющие принципиальное значение при разработке выбранной темы; подбирает недостающие исходные данные, материалы для технико-экономического обоснования и сравнения эффективности принимаемых решений.

Работа над проектом осуществляется студентом самостоятельно под общим руководством преподавателя – руководителя дипломного проекта. Для выполнения расчетно-конструктивной, экономической частей проекта, разделов по безопасности жизнедеятельности могут назначаться консультанты с соответствующих кафедр.

Руководитель и консультанты контролируют и направляют работу студента, уточняют объем отдельных частей, консультируют по возникающим в процессе проектирования вопросам. Окончательное решение дипломник принимает самостоятельно, отвечая за принятые технические обоснования и правильность всех вычислений.

Контроль за ходом дипломного проектирования регламентируется распоряжением проректора по учебной работе. Оценка выполнения отдельных этапов проекта (процентовка) производится комиссией кафедры в сроки, предусмотренные графиком выполнения работы.

На процентовку студент приносит все материалы проекта и отчитывается по выполненной работе. При проверке фиксируется степень готовности дипломного проекта. В случае, если объем выполнения проекта не соответствует необходимому на день процентовки, кафедра может поставить перед деканатом вопрос об отстранении студента от дипломного проектирования в текущем учебном году.

После окончания работы дипломный проект подписывается студентом и консультантами, представляется руководителю, который после просмотра подписывает все чертежи и пояснительную записку. Одновременно руководитель дает письменный отзыв о работе студента-дипломника. Затем проект направляется на нормоконтроль и внешнее рецензирование. Рецензенту предоставляется весь разработанный студентом материал и направление кафедры на рецензирование.

Время, необходимое для окончательной проверки дипломного проекта руководителем, рассмотрения заведующим кафедрой и внешнего рецензирования, должно составлять не менее пяти дней.

На защите проекта студент делает краткий 8–10 – минутный доклад и отвечает на вопросы членов государственной экзаменационной комиссии (ГЭК) и замечания рецензента. На заседании ГЭК зачитывается отзыв руководителя и рецензия специалиста.

2. СОДЕРЖАНИЕ ДИПЛОМНОГО ПРОЕКТА

2.1. Структура основных разделов проекта

Работа над дипломным проектом поспециальности ПГС является заключительным этапом и одним из самых важных этапов обучения в высшем учебном заведении и итоговой формой контроля всех полученных знаний студента. По результатам защиты исследования Государственная экзаменационная комиссия принимает решение о присвоении студенту-выпускнику квалификации специалиста. Поэтому уровень качества дипломного проекта, степень его самостоятельности, аргументированность и логическая последовательность защиты имеют очень важное и большое значение. Дипломная работа предполагает обязательное проведение исследования по научной или практической задаче с использованием самых современных методов.

Дипломный проект включает введение и разделы: технологический, архитектурно-строительный, расчетно-конструктивный; технологии и организации строительного производства; гражданской обороны; безопасности жизнедеятельности; экономический. Проект состоит из графической части и пояснительной записки.

Введение содержит обоснование актуальности темы, характеристику современных конструктивных и технологических решений, обеспечивающих функциональное назначение объекта, обоснование рационального выбора материалов и конструкций с учетом нормативных требований по качеству, надежности и безопасности.

Раздел функционального назначения включает характеристику технологических особенностей объекта, данные о районе строительства (климатические, геологические и прочие, определяющие условия возведения объекта), краткое обобщение опыта строительства подобных объектов и основные технико-экономические данные, а также особые условия их возведения.

Архитектурно-строительный раздел содержит требования к показателям надежности к проектируемому зданию или сооружению при его эксплуатации. Специфические особенности здания, влияющие на принципы объемно-планировочных решений, выбор несущих и ограждающих конструкция, выбор материалов для конструкций и отделки помещений; принципиальные решения по освещению, вентиляции, санитарной технике, борьбе шумом и т.п. Разработки или предложения по усовершенствованию основных объемно-планировочных решений (фасад и планы); мотивировку принципиального выбора конструктивных решений здания с выполнением чертежей планов и разрезов здания или сооружения и нескольких конструктивных узлов, генерального плана объекта. Приводится теплотехнический расчет наружных ограждающих конструкций здания.

Расчетно-конструктивный раздел содержит расчет основных конструкций, указанных в задании на дипломное проектирование. Представляется обоснование конструктивной и расчетной схемы основных частей или подсистем строительного объекта. Приводятся требуемые расчетные характеристики материалов, нагрузок и воздействий, методики и алгоритмы расчета, результаты оценки напряженно-деформированного состояния конструктивных элементов.

В разделе технологии и организации строительного производства на стадии рабочего проектирования разрабатываются технологические карты на основные процессы (монтажные, земляные работы, каменная кладка, бетонирование монолитных конструкций и др.), где отражаются вопросы, связанные с технологией и организацией строительства объекта и охраны труда; календарный или сетевой график возведения здания; стройгенплан с отражением вопросов безопасного производства работ, технико-экономические расчеты по выбору и сравнению вариантов производства работ.

При разработке технологических карт дипломник решает вопросы механизации, технологии и организации отдельных производственных процессов или комплекса работ, основываясь на комплексном технико-экономическом анализе вариантов. При проектировании карт особое внимание должно быть уделено вопросам охраны труда и противопожарной безопасности. Студент составляет также календарные и почасовые графики выполнения работ по процессам, определяет потребность в основных материально-технических ресурсах, проводит калькуляцию трудовых затрат и т. п. Дипломник разрабатывает общий календарный план производства работ или сетевой график возведения объекта с графиком движения рабочих. При расчете календарного плана, решении транспортных задач, выборе монтажных машин желательно использовать компьютерное программное обеспечение. Дипломник должен продемонстрировать свое умение использовать ПЭВМ в инженерно-технических расчетах.

Стройгенплан проектируется на основные два этапа строительства – возведение подземной и надземной частей здания. Так как содержание стройгенплана существенно зависит от стадии и вида работ, то на каждом из этапов указывается, на какую дату он составлен. Прежде всего, разрабатываются общие положения стройгенплана, затем по согласованию с календарным планом определяются стадии производства работ по возведению здания.

Особое внимание в проекте должно быть уделено вопросам применения современных методов производства работ, прогрессивных технологий, методов организации и управления строительством.

В состав дипломного проекта должны быть обязательно включены вопросы гражданской обороны.

В разделе безопасности жизнедеятельности должны содержаться обоснованные рекомендации по охране труда и окружающей среды при выполнении процессов, намеченных к разработке в задании на дипломное проектирование.

Экономический раздел содержит обоснование экономической эффективности принятых в дипломном проекте решений по организации строительства и производству работ, расчет сметной стоимости возведения объекта (общестроительные работы) и сравнительные технико-экономические показатели по проекту, характеризующие эффективность принятых технических и технологических решений и пр.

Рекомендуемый объем основных разделов дипломного проекта представлен в табл. 2.1.

Работа над дипломным проектом должна вестись по рабочему календарному плану выполнения проекта, согласованному с руководителем и утвержденному заведующим кафедрой.

Работу над дипломным проектом начинают с разработки архитектурно-строительного раздела. При реконструкции здания, сопровождающейся изменением объемно-планировочных решений рационально начинать с разработки конструкций, подлежащих замене.

Таблица 2.1 – Структура и объем разделов дипломного проекта

№ п/п	Наименование раздела	Объем проектных материалов, количество листов		Процентный объем раздела
		Пояснительная записка, формат А4	Рабочие чертежи, формат А1
1.	Введение. Функциональное назначение объекта	3 - 5	0,5	3-5
2.	Архитектурно-строительный раздел	10-15	3-4	15-20
3.	Расчетно-конструктивный раздел	20-25	3-4	30-25
4.	Технология и организация строительного производства	30-35	2-3	25-30
5.	Гражданская оборона и безопасность жизне-деятельности	5-8	-	5
6.	Инженерное оборудование	7-5	1-0	7-5
7.	Экономический раздел	10-15	0,5	15-10
	Итого:	100-120	10-12	100



К разделу технологии и организации строительного производства приступают после завершения архитектурно-строительного и расчетно-конструктивного разделов проекта.

Разделы гражданской обороны и безопасности жизнедеятельности, инженерного оборудования включают задание на разработку конкретных вопросов в зависимости от назначения объекта.

Экономический раздел проекта, относящийся к определению сметной стоимости объекта и основных технико-экономических показателей, является завершающим этапом работы над проектом. Технико-экономические оценки принимаемых решений выполняются параллельно с разработкой организационно-технологических вопросов и отражаются в соответствующих разделах дипломного проекта.

Графическая часть дипломного проекта должен состоять из 10 - 12 листов чертежей формата А1 (594х841 мм), выполненных в карандаше или с использованием компьютерных технологий. Нормальная плотность заполнения листов 70-90 %. Масштаб изображения графических решений выбирается в соответствии с рекомендациями, приведенными в указаниях по выполнению отдельных частей проекта. Надписи на чертежах выполняются чертежным шрифтом в соответствии с требованиями ДСТУ Б А.2.4.7. При выполнении графической части дипломного проекта необходимо руководствоваться методическими указаниями по внедрению в строительство стандартов единой системы конструкторской документации (ЕСКД), а также системы проектной документации для строительства (ДБН, ДСТУ).

Примерный объем расчетно-пояснительной записки около 100-120 страниц. Формат бумаги А4 210х292 мм, поля: слева 30 мм; справа 10–15 мм; сверху 20 мм; снизу 25 мм. Страницы должны иметь сквозную нумерацию. Рисунки, графики, схемы, диаграммы размещаются в записке по тексту или в виде вкладышей с соответствующей привязкой к тексту. Текст записки должен быть написан от руки или распечатан на компьютере.

Записка должна иметь титульный лист, оглавление, задание на дипломное проектирование и текст, разделенный на соответствующие разделы проекта. В конце пояснительной записки приводится список использованной литературы, с указанием порядкового номера, фамилии и инициалов авторов, названия книги, журнала, статей и т.п., места издания, наименования издательства, год издания, количества страниц в данной книге. В тексте записки должны быть сделаны все ссылки на использованную литературу в списке с указанием в квадратных скобках номера. Оформление библиографического описания источников можно выполнять аналогично списку литературы настоящих указаний.

Записка должна быть сброшюрована и иметь твердую обложку.



2.2. Функциональное назначение объекта

В разделе должны рассматриваться вопросы технологии производственного процесса проектируемого строительного объекта. Технологические особенности представляют схемой в пояснительной записке (и на чертеже формата А1) с описанием всех цепочек технологических операций – начиная от подачи исходных материалов и кончая отгрузкой готовой продукции. При этом необходимо описать и показать на схеме функциональное назначение технологических операций, обеспечение электрической и тепловой энергией, сжатым воздухом, кислородом и другими газами, холодной водой и паром, комплектующими изделиями, маслами, красками, упаковкой и другим. Особое внимание необходимо уделить подъёмно-транспортным операциям и оборудованию, так как эти вопросы необходимо учитывать в архитектурно-строительном и расчётно-конструктивном разделах. Разработка технологического раздела является основой для обоснования основных геометрических параметров промышленного здания, выбора необходимого подъёмно- транспортного оборудования и инженерных сетей и систем.

В зависимости от условий эксплуатации и влияния окружающей среды, учета небезопасных факторов определяются меры защиты от негативных воздействий и назначаются классы последствий (ответственности) для проектируемых зданий или сооружений.



2.3. Архитектурно-строительная часть

Архитектурно-строительная часть дипломного проекта включает следующие разделы: генеральный план, объёмно-планировочное решение, конструктивное решение, теплотехнический расчёт ограждающих конструкций. Генеральный план представляется на чертеже в виде схемы генерального плана законченного строительством объекта вместе с инженерными сетями, дорогами и благоустройством территории. В пояснительной записке приводятся основные показатели по генеральному плану: общая площадь территории на проектируемый объект, площади застройки и озеленения, коэффициенты застройки и использования территории. Объёмно-планировочное решение разрабатывается на основе технологической схемы промышленного здания или на основе нормативных требований технического задания на проектирование гражданского здания с учётом функционального назначения, этажности, чис- ленности персонала или жителей, противопожарных, санитарных и других требований.

Объёмно-планировочные решения должны учитывать требования единой модульной системы, унификации и стандартизации в строительстве, а также технологичность и экономичность возведения проектируемого объекта. Конструктивное решение должно обосновывать принятую конструктивную схему здания, выбор материалов несущих и ограждающих конструкций, типов монтажных стыков отдельных строительных конструкций с учётом требований надёжности, долговечности и экономичности. Как правило, конструктивное решение здания рассматривается в нескольких вариантах для обоснованного выбора наиболее рационального.

Теплотехнический расчёт выполняется для стеновых и кровельных ограждающих конструкций и является обоснованием для определения их толщины для принятой конструкции. Расчёт выполняется по принятой нормативной методике с учётом климатической зоны строительства и требуемого температурно-влажностного режима.



2.4. Расчётно-конструктивная часть

В зависимости от темы дипломного проекта каждый дипломник по заданию руководителя должен выполнить расчёт строительной конструкции. Независимо от проектируемого объекта производится расчёт и конструирование фундамента. Для каркасных зданий может быть предложен расчёт всего каркаса, поперечной рамы, колонны с крановой нагрузкой, строительной фермы и т.п. Для зданий с использованием железобетонных несущих конструкций может быть предложен расчёт монолитной железобетонной плиты, а для зданий с кирпичными стенами – расчёт простенка, деревянной стропильной фермы, лестничного марша и т.п. При этом в пояснительной записке должна быть приведена конструктивная и рас-чётная схемы, обоснование метода расчёта, сбор нагрузок и воздействий, выполнен расчёт и дан анализ его результатов. По результатам расчёта должны быть подобраны сечения элементов конструкций – класс, диаметр и шаг арматуры для каждой зоны.

Расчёт должен выполняться на компьютере с использованием программ, принятых в инженерной прак-тике; «ручной» расчёт может использоваться для оценочных предварительных расчётов, например, для сопоставления вариантов. Расчёт конструкции должен быть доведён до стадии рабочего чертежа. При раз- работке конструктивных решений особое внимание должно уделяться простоте и надёжности выполнения монтажных стыков с учётом обеспечения устойчивости элементов.



2.5. Организационно-технологическая часть

В данном разделе должны быть рассмотрены основные вопросы организации и технологии строительства проектируемого объекта, которые являются основой для разработки проекта организации строительства (ПОС). В общем случае этот раздел рекомендуется выполнять в следующей последовательности:

- работы подготовительного периода;

- возведение подземной части («нулевой» цикл);

- возведение несущих конструкций надземной части;

- возведение ограждающих конструкций;

- монтаж оборудования;

- отделочные работы и благоустройство территории;

- строительный генеральный план;

- календарный график строительства.

Особое внимание следует уделять разработке общеплощадочного стройгенплана, на котором показываются размещение проектируемого здания, постоянные и временные сооружения, стоянки и пути передвижения монтажных кранов, коммуникации, ЛЭП и подстанции, приобъектные склады и площадки, бытовой городок, ограда. Стройгенплан является основой для обоснованного выбора оптимального варианта организации стройплощадки и создания условий для высокопроизводительного труда рабочих, выполнения строительно-монтажных процессов, эффективного использования строительно- монтажных машин и транспорта, соблюдения требований охраны труда.

В технологической части разрабатываются организационно-технологические схемы выполнения основных СМР: земляных, свайных, бетонных, опалубочных, арматурных, монтажных, кровельных и специальных работ.

В зависимости от темы дипломного проекта по указанию руководителя более подробно рассматривается заданный технологический процесс в нескольких (не менее двух) вариантах с последующим технико-экономическим сопоставлением и обоснованным выбором оптимального варианта. Например, для монтажа строительных конструкций для каждого варианта определяются объёмы работ, требуемые параметры монтажных кранов и механизмов, составы бригад, трудоёмкость, продолжительность работ и основные показатели использования монтажных механизмов. Для выбранного варианта детально рассматриваются монтажные операции с учётом технологии усиления конструкций перед монтажом, строповки, временного закрепления и обеспечения устойчивости смонтированных элементов, выполнения монтажных соединений и их защиты.

В общем случае при разработке технологического раздела должны быть решены следующие вопросы определения объёмов работ; выбора метода производства работ с определением затрат труда и механизмов; расчёта комплекта машин и механизмов; разработки рабочего проекта производства работ (ППР); составления ведомости потребности машин, оборудования, инструмента, инвентаря и приспособлений; составления календарного графика.

Каждый дипломник кроме общего задания на дипломное проектирование получает задание на выполнение организационно-технологического и экономического разделов, в котором конкретизируются отдельные вопросы этих разделов. В частности, в составе ППР может быть предложена разработка технологической карты.



2.6. Гражданская оборона и безопасность жизнедеятельности

В дипломном проекте приводятся организационно-технические мероприятия по гражданской обороне по одному из следующих вариантов по специально получаемому заданию:

- требования гражданской обороны учитываются при разработке всех частей дипломного проекта, с выполнением расчетов и принятием проектных решений с учетом различных вредных воздействий на здания, машины, механизмы, технологические процессы, людей и т.д.

- требования гражданской обороны учитываются при разработке одного из разделов проекта. При этом содержание раздела должно быть органически связано с темой дипломного проекта.

Как правило, в этом разделе должны быть разработаны инженерные решения или определены мероприятия, направленные на защиту рабочих и служащих, обеспечение устойчивой работы предприятия, объекта в экстремальных условиях, ведение спасательных и аварийно- восстановительных работ при чрезвычайных ситуациях.

Мероприятия по безопасности жизнедеятельности в дипломном проекте являются обязательными не только ввиду их важности, но и потому, что они неотделимы от проектирования и производства работ. Вопросы охраны труда и окружающей среды должны быть отражены во всех разделах дипломного проекта, так как только при этом условии могут быть обеспечены безопасные и благоприятные условия труда при эксплуатации проектируемого здания и сооружения, а также при его возведении. По обеспечению безопасности жизнедеятельности в разделе должно быть выполнено индивидуальное задание по указанию руководителя проекта, отражающее специфику проектируемого объекта. В качестве такого задания может быть расчет, например, стропа или подробная разработка какого-либо вопроса, например, мероприятий по борьбе с опасными и вредными производственными факторами.



2.7. Инженерное оборудование

Содержание раздела определяется основными требованиями для решения вопросов отопления, вентиляции, водоснабжения и водоотведения при проектировании строительных объектов.

Санитарно-технические устройства на предприятиях, состоящих из производственных цехов и обслуживающих помещений (административных, бытовых и т.д.), в значительной степени обеспечивают нормируемые санитарно-гигиенические условия с учётом технологических требований и определяют благоустройство зданий. Инженерное оборудование в производственных цехах, обеспечивая технологические процессы горячей и холодной водой, воспринимая от них производственные сточные воды и создает необходимые для производства температурно-влажностные условия, имеющие непосредственную связь с производственным процессом. Повышение эффективности, надёжности, снижение энергоёмкости систем отопления, вентиляции, кондиционирования, водоснабжения и водоотведения, включает использование новейших достижений науки и техники для уменьшения капитальных и эксплуатационных затрат. Перечень индивидуальных заданий, которые должны решаться при дипломном проектировании, определяются требованиями целевой подготовки студентов по заказам предприятий.

До написания раздела дипломник при прохождении преддипломной практики должен ознакомиться с работой отделов главного механика, главного энергетика, капитального строительства, с самими системами инженерного оборудования предприятий при реконструкции существующих зданий и с типовыми проектами при проектировании новых зданий. Выполнение раздела «Инженерное оборудование зданий» в дипломном проекте предусматривает разработку отдельных вопросов по проектированию отопления, вентиляции, водоснабжения, водоотведения здания согласно заданию на проектирование и графической части в объёме одного листа.



2.8. Экономическая часть

В экономическом разделе дипломного проекта даётся оценка общей и сравнительной эффективности принятых в проекте решений на основе технико-экономического обоснования рассмотренных вариантов.

В составе экономического раздела выполняются:

- локальный сметный расчёт на строительные работы по проектируемому объекту;

- объектный сметный расчёт стоимости строительства сооружения; - сводка затрат;

- технико-экономические показатели (капиталовложения, общий и максимальный годовой объём СМР, удельные капиталовложения по строительству, продолжительность, трудоёмкость, максимальное количество работающих);

- оценка эффективности инвестиций.

При обосновании принимаемых решений и определении технико-экономических показателей следует учитывать также вопросы экологии, т.е. затраты на природоохранные мероприятия и на возмещение народнохозяйственного и социального ущерба от вредного воздействия на окружающую среду.



2.9. Архитектурно-строительный паспорт дипломного проекта

Составление паспорта архитектурно-строительного паспорта дипломного проекта обязательно при выполнении сквозного дипломного проекта, когда студентом используются материалы курсового проектирования или отдельные разделы с элементами научно-исследовательской работы. В отличие от требований проектных организаций, паспорт на объект, выполненный в дипломном проекте, составляется по сокращенной форме, отражающей основные технико-экономические, конструктивные характеристики и элементы внешнего оснащения. Описательные разделы паспорта должны быть даны в краткой лаконичной форме с обязательным представлением иллюстраций. Графический материал (чертежи, графики, рисунки) должен быть простым, обобщенным и дающим наглядное и правильное представление об описываемом объекте. Паспорт на дипломный проект оформляется в виде раздела пояснительной записки и прилагается к дипломному проекту вместе с электронным носителем (диском CD).

3. ОФОРМЛЕНИЕ ДИПЛОМНОГО ПРОЕКТА

Методические указания по применению государственных строительных норм (ДБН) и систем стандартов Украины ЕСКД и СПДБ разработаны с целью оказания помощи студентам при выполнении дипломных и курсовых проектов с учетом регламентов указанных нормативных документов, а также унификация требований по содержанию, рубрикации и оформлению чертежей и текстовых документов (пояснительной записки) дипломных проектов.

«Державними будівельними нормами» - ДБН и «Державними стандартами для будівництва» - ДСТ Б Украины устанавлены перечень и область применения стандартов «Единой системы конструкторской документации - ЕСКД» и «Системи проектної документації для будівництва- СПДБ» согласно требованиям ДСТУ Б А.2.4-5:2009 (ГОСТ 21.001-93) «Загальні положення» при выполнении рабочих чертежей и текстовых документов (пояснительной записки) для строительства [1].



3.1. Оформление пояснительной записки

Пояснительная записка (ПЗ) оформляется в соответствии с ГОСТ 2.105-95 «Общие требования к текстовым документам» с учетом требований ДСТУ Б А.2.4-4-2009 (ГОСТ 21.101-97) «Основные требования к рабочей документации» [2]. Пояснительная записка выполняется на листах белой писчей бумаги формата А4 с размерами 210x297 мм.

Текст пояснительной записки может выполняться одним из следующих способов (ГОСТ 2.105-95):

- машинописным - на одной стороне листа через два интервала; шрифт должен быть высотой не менее 2,5 мм, лента только черного цвета (полужирная);

- рукописным - основным чертежным шрифтом по ГОСТ 2.304-81 с высотой букв и цифр не менее 2,5 мм; цифры и буквы необходимо писать четко, черной тушью (черной, фиолетовой или синей пастой).

Пояснительная записка выполняется следующим способом:

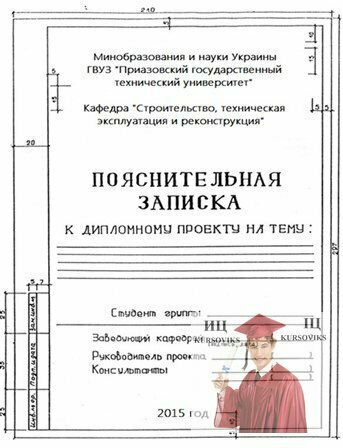

- титульный лист оформляют в соответствии с ГОСТ 1.105-95 (Приложение В, рис. В.1). Допускается в пояснительной записке к дипломному проекту применять титульный лист, отпечатанный типографским способом и принятый в ГВУЗ «ПГТУ»;

- другие листы ПЗ выполняют на формате А4 с вычерчиванием рамки по форме, приведенной в Приложении В, рис. В.2;

- на листе со словом «Содержание» («Оглавление»), внизу листа вычерчивается основная надпись (угловой штамп);

- верхнее, правое и нижнее поля рамки листа - 5 мм, левое поле для подшивки - 20 мм;

- дополнительные графы располагают в нижней части поля подшивки.

Пояснительная записка брошюруется прошивкой полей подшивки глухими петлями (скобами). Брошюровка ПЗ при помощи спиралей, шнуров и других временных соединений не допускается.

В состав пояснительной записки включаются:

- титульный лист;

- задание на выполнение дипломного проекта;

- реферат;

- содержание;

- текстовые документы;

- список литературы;

- приложения.

Задание на выполнение дипломного проекта оформляется по установленной на выпускающей кафедре форме (см. Приложение А). Задание подписывается студентом, руководителем дипломного проекта и утверждается заведующим кафедрой.

Содержание текстового документа (пояснительной записки) оформляется в соответствии с ГОСТ 2.105-95. Пример содержания ПЗ представлен в приложении Б.

Текст пояснительной записки разделяется на разделы и подразделы, пункты и подпункты.

Разделы должны иметь порядковые номера в пределах всего документа, обозначенные арабскими цифрами с точкой. Названия разделов пишутся заглавными буквами одним из видов шрифта.

Подразделы должны иметь нумерацию в пределах каждого раздела. Номера подразделов состоят из номеров раздела и подраздела, разделенных точкой. В конце номера подраздела также должна ставиться точка, например, «6.1.». Пункты и подпункты в составе подраздела нумеруются аналогично: пункт «6.1.4.»; подпункт «6.1.4.3.» (четырехзначной шифровки следует избегать). «Введение» и «Список литературы» (без нумерации) приводятся соответственно в начале и в конце пояснительной записки.

Приложения нумеруются следующим образом: Приложение 1 и т.д.

Формулы, таблицы и иллюстрации нумеруются в пределах разделов арабскими цифрами. Номер состоит из номера раздела и порядкового номера формулы, таблицы или иллюстрации, например:

Формула , (6.1)

где: М - …;W -...

В боковике таблиц графа «Номера п/п» не дается. В таблицах допускается нумерация граф и строк.

Под каждым рисунком наносится подрисуночная подпись.

В тексте пояснительной записки не допускается:

1. применять для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), а также иностранные слова и термины при наличии равнозначных слов и терминов в украинском и русском языках;

2. сокращать обозначения единиц физических величин, если они употребляются без цифр, за исключением единиц физических величин в головках и боковиках таблиц и в расшифровках буквенных обозначений, входящих в формулы;

3. применять сокращения слов, кроме установленных правилами украинской и русской орфографии, пунктуации, а также соответствующими государственными стандартами;

4. использовать в тексте математический знак минус (-) перед отрицательными значениями величин. Вместо математического знака (-) следует писать слово «минус»;

5. употреблять математические знаки без цифр, например, ≤ (меньше или равно), ≥ (больше или равно), ≠ (не равно), а также знаки № (номер), % (процент).

Если в пояснительной записке используются наименования и термины, которые допускается сокращать, то первый раз пишется полное наименование с указанием в скобках принятого сокращения (аббревиатуры), например:... согласно проекту производства работ (ППР)...; при повторении использования этого наименования следует писать только аббревиатуру:... на основании ППР...

«Список литературы» с указанием выходных данных источников приводится после последнего раздела. Порядок написания литературных источников приведен в «Списке рекомендуемой литературы» настоящих методических указаний.



3.2. Основные требования и правила выполнения чертежей дипломного проекта (рабочей документации)

Чертежа давленного проекта (рабочей документации) в соответствии с ДСТУ Б А.2.4-4:2009 (ГОСТ 21.101-97) «Основні вимоги до робочої документації». должны иметь следующие наименования и марки:

- архитектурные решения - АР;

- конструкции железобетонные - КЖ;

- конструкции металлические деталировочные - КМД,

- конструкции деревянные - КД;

- технология и организация строительства - ТО;

- проект производства работ - ППР;

- технологическая карта-ТК;

- водоснабжение и канализация - ВК;

- отопление и вентиляция -.ОВ;

- газоснабжение внутреннее - ГСВ;

- электроснабжение (внутреннее) - ЭС.

Стадия проектирования для всех чертежей дипломного проекта (утверждаемая часть) – «П».

Основная надпись (угловой штамп), размеры н содержание ее граф на чертежах марок АР, КЖ, КМД, ТО, ВК, О В, ГСВ и ЭС дипломного проекта и на первом листе чертежей проекта должны выполняться в соответствии с формой приложений 4.

Форматы листов чертежей по ГОСТ 2.301-68* «Единой системы конструкторской документации» включают пять основных форматов листов чертежей (табл. 4.1). Обозначения и размеры основных форматов дипломных и курсовых проектов должны соответствовать указанным в табл. 4.1

Таблица 4.1 – Форматы листов чертежей

Обозначение формата	АО	А1	А2	АЗ	А4
Размеры сторон формата в мм	841x1189	594x841	420x594	297x420	210x297



Допускается применение дополнительных форматов, размеры которых следует выбирать по табл. 4.2.

Таблица 4.2 – Дополнительные форматы листов чертежей

Кратность	Формат, мм
	АО	А1	А2	АЗ	А4
2	1189x1682	-	-	-	-
3	1189x2523	841x1783	594x1261	420x891	297x630
4	-	841x2378	594x1682	420x1189	297x841
5	-	-	594x2102	420x1486	297x1051
6	-	-	-	420x1783	297x1261



Обозначение производного формата составляется из обозначения основного формата и его кратности, например, А0х2, А4х6.

Сначала на лист бумаги наносят границы формата, затем чертеж оформляют рамкой, которую наносят внутри границ формата: сверху, снизу и справа - на расстоянии 5 мм, слева - на расстоянии 20 мм. Внутри рамки в правом нижнем углу помещается основная надпись (угловой штамп).

Масштабы чертежей зависят от размеров и сложности предметов и сооружений, а также от положения чертежа. По ГОСТ 2.302-68* ЕСКД. «Масштабы» и ДСТУ Б А.2.4-4:2009 «Система проектной документации для строительства» масштабы изображений на чертежах должны выбираться из следующего ряда (табл. 4.3). Чертежи выполняются в оптимальных масштабах с учетом их сложности и насыщенности информацией.

Таблица 4.3 – Масштабы по ГОСТ 2.302-68*

Масштабы уменьшения	1: 2; 1: 2,5; 1: 4; 1: 5; 1: 10; 1: 15; 1: 20; 1: 25; 1: 40; 1: 50; 1: 75; 1: 100; 1: 200; 1: 400; 1: 500; 1: 800; 1: 1000
Натуральная величина	1: 1
Масштабы увеличения	2: 1; 2,5: 1; 4: 1;5: 1; 10: 1; 20: 1; 40: 1; 50: 1; 100: 1



Масштабы на чертежах не указывают, за исключением чертежей изделий.

Масштаб, указанный в предназначенной для этого графе основной надписи (углового штампа формы 4) чертежа изделия должен обозначаться по типу 1: I; 1: 2; 2: I и т.д. На чертежах с основной надписью по формам 3, 5 и 6 масштабы не указываются.

Линии чертежей и их назначение установлены ГОСТ 2.303-68* ЕСКД. “Линии”. Толщина основной сплошной линии должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения и от формата чертежа.

Толщина линий должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе. Линии чертежа не должны пересекать цифры и надписи.

Чертежные шрифты для надписей, наносимых от руки на чертежи и другие технические документы в строительном проектировании, должны приниматься по ГОСТ 2.304-81 ЕСКД. “Шрифты чертежные”. Наклон букв и цифр к основанию строки должен быть около 75°. Наименования, заголовки, обозначения в основной надписи и на поле чертежа допускается писать без наклона (кроме букв греческого алфавита). Размер шрифта определяется высотой прописных букв в мм. Установлены следующие размеры шрифта: 2,5; 3,5; 5,0; 7,0; 10*0; 14,0; 20,0. Высоту букв следует согласовывать с назначением надписи и размерами отдельных видов проекций на чертеже. Высота букв и цифр на чертежах, выполняемых тушью, должна быть не менее 2,5 мм, а на чертежах, выполняемых в карандаше - не менее 3,5 мм. Сокращение слов, допускаемых в строительных чертежах, следует принимать по приложениям к ГОСТ 2.316-2008 ЕСКД и ДСТУ Б А.2.4-4.

Нанесение на чертежах размеров, надписей, технических требований и таблиц должно соответствовать ГОСТ 2.306-68*, 2.307-2011 и 2.316-2008 ЕСКД с учетом требований ДСТУ Б А.2.4-4.

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделий.

Размеры на инженерно-строительных чертежах зданий и сооружений проставляют в миллиметрах без указания единиц измерения. На симметричных изображениях размеры наносятся только по одну сторону от оси симметрии, общие размеры указывают полностью.

Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками в виде основных линий длиной 2-4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии должны выступать за крайние выносные линии на 1-3 мм. При нанесении размера диаметра или радиуса внутри окружности, а также размера угла, размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних округлений

Координационные оси (ДСТУ Б А 2.4-4:2009) наносят на изображение тонкими штрихпунктирными линиями с длинными штрихами, обозначают арабскими цифрами и прописными буквами украинского (русского) алфавита (за исключением букв 3, Ё, І, I, И, О, X, Ц, Ч, Щ, Ь; рус.: Ё, З, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6...12 мм (рис. П5.1).

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

Цифрами обозначают координационные оси по стороне здания (сооружения) с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами, например: АА; ББ; ВВ.

Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева - направо и снизу - вверх и наносят, как правило, по левой и нижней сторонам плана здания (сооружения). Несовпадающие оси противоположных сторон наносят по верхней и правой сторонам плана.

Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби, в числителе которой указывают обозначения предшествующей координационной оси, а в знаменателе - дополнительный порядковый номер в пределах участка между смежными координационными осями. Оси фахверковых колонн допускается нумеровать в продолжение обозначений осей основных колонн без дополнительного номера.

Для обозначения координационных осей отдельных блок-секций жилых зданий применяют индекс «с», например, 1с; 2с; 3с; Ас; Бс.

При компоновке жилых зданий из нескольких блок-секций на планах наносят обозначения крайних координационных осей блок-секций без индексации.

Отметки уровней (высоты, глубины) элементов конструкций от отсчетного уровня (условной “нулевой" отметки) указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой. На видах (фасадах), разрезах и сечениях отметки помещают на выносных линиях или линиях контура и обозначают условным знаком , при этом стрелки выполняют основными линиями длиной 2-4 мм, проведенными под углом 45° к выносной линии (линии контура).

«Нулевую от метку», расположенную на поверхности элемента здания вблизи планировочной поверхности земли, указывают без знака (например: 0,000); отметки ниже «нулевой» указывают со знаком минус, например, -0,150, а выше - со знаком плюс, например, +3,600.

На планах отметки наносят непосредственно в прямоугольнике или в выносном прямоугольнике. В этих случаях отмелей указывают со знаком «плюс» (+) или «минус» (-) при отметках соответственно выше или ниже «нулевой».

На планах направление уклона указывают стрелкой. Величину уклона указывают над стрелкой в виде простой (1:12) или десятичной (0,075) дроби в промилле, с нанесением знака  острием в сторонууклона, например,0,075. Допускается величину уклона обозначать в процентах: 20% (рис. П5.2).

Надписи, технические требования и таблицы наносятся на чертежи в соответствии с требованиями ГОСТ 2.316-2008 и ДСТУ Б А.2.4-4-2009. Номера позиций (марки элементов) наносятся на полках линий-выносок, рядом с изображением без линии-выноски или в пределах контуров изображенных элементов. Название изображения располагают над изображением с минимальным размером. Названия изображений и заголовки текстовых указаний подчеркивают построчно сплошной тонкой линией. Заголовки спецификаций, ведомостей и других таблиц располагают над ними и не подчеркивают.

Изображения - виды, разрезы и сечения - на рабочих чертежах должны отвечать требованиям ГОСТ 2.305 и следующим дополнительным требованиям ДСТУ Б А.2.4-4:

- в рабочих чертежах направление взгляда для разрезов принимают, как правило, по плану снизу вверх и справа налево;

- изображение до оси симметрии симметричных планов и фасадов зданий (сооружений), схем расположения элементов конструкций, планов и схем расположения оборудования не допускается.

В названиях планов этажей здания (сооружения) указывают отметку чистого пола этажа или обозначение соответствующей секущей плоскости, например, «План на отметке 0,000», «План 2, 4, 6, 8 этажей», «План 2...9 этажей», «План 3-3». В названиях разрезов здания (сооружения) указывают обозначение соответствующей секущей плоскости, например, «Разрез 1-І», «Разрез 2-2».

В названиях фасадов здания (сооружения) указывают крайние оси, между которыми расположен фасад, например, «Фасад 1-22». Фрагменты фасадов, планов и разрезов зданий (сооружений) отмечают фигурной скобкой. Разрезам здания или сооружения присваивают общую последовательную нумерацию арабскими цифрами в пределах каждого основного комплекта рабочих чертежей. Допускается разрезы обозначать прописными буквами украинского (русского) алфавита.

Выносные элементы (фрагменты фасадов, планов, разрезов и узлы) выполняют в соответствии с ГОСТ 2.305-2008 ЕСКД и с учетом требований ДСТУ Б А.2.4-4.

При выполнении узлов соответствующее место отмечают на виде (фасаде), плане или разрезе замкнутой сплошной тонкой линией - окружностью с указанием на полке линии-выноски порядкового номера узла арабской цифрой.

Если узел помещен на другом листе, то под полкой линии-выноски или рядом в скобках указывают номер листа, на котором помещен узел.



3.3. Архитектурные решения

Чертежи марки архитектурные решения (АР) должны выполняться в соответствии с ДСТУ Б А.2.4-7 (ГОСТ 21.501-93) «Правила виконання архітектурно - будівельних робочих креслень» [3].

Промышленное здание: планы этажей - не более двух; план фундаментов; разрезы (наиболее характерные в количестве двух-трех); план кровли (крыши); фасады - главный и торцовый; схемы расположения элементов сборных конструкций); архитектурно-конструктивные узлы планов и разрезов (5-6 узлов).

На чертежах планов этажей помещают (по решению руководителя дипломного проекта):

- ведомость перемычек;

- спецификации элементов заполнения оконных, дверных и других проемов, экспликации полов, замаркированных на планах, разрезах и фасадах.

Спецификации выполняют по формам ДСТУ Б А.2.4.-4-2009 (ГОСТ 21.101-93).

В разрезах линии контуров элементов конструкций изображают сплошной толстой основной линией; видимые линии контуров, не попадающих в плоскость сечений, изображают сплошной тонкой линей (Приложение Е).

На разрезах здания (сооружения) без подвалов грунт и элементы конструкций, расположенные ниже фундаментных балок и верхней части ленточных фундаментов, не изображают. Тоннели показывают схематически тонкой штриховой линей.

Пол на грунте изображают одной сплошной толстой линией, пол на перекрытии и кровле изображают одной сплошной тонкой линией независимо от числа слоев в их конструкции.

Состав и толщину слоев покрытия указывают в выносной надписи. Если в нескольких разрезах изображены покрытия, не отличающиеся по составу, выносную надпись приводят только на одном из разрезов, в других приводят ссылку на разрез, содержащий полную выносную надпись.

На разрезы наносят:

- координационные оси здания (сооружения), проходящие вхарактерных местах разреза, и расстояния между ними - крайние оси, оси у деформационных швов, несущих конструкций, в местах перепада высот и т.п.;

- отметки уровня земли, чистого пола этажей, площадок и другие, характеризующие расположение элементов несущих и ограждающих конструкций по высоте: отметки низа несущих конструкций покрытий одноэтажных зданий (сооружений) и низа плит покрытия верхнего этажа многоэтажных зданий (сооружений); отметки низа опорной части заделываемых в стене элементов конструкций; отметки верха стен, карнизов, уступов стен, головок рельсов крановых путей;

- размеры и привязки по высоте проемов, отверстий, ниш и гнезд в стенах и перегородках, изображаемых в разрезах; для проемов с четвертями размеры указывают по наименьшей величине проема;

- толщину стен и их привязку к координационным осям здания или сооружения ( при необходимости);

- позиции (марки) элементов здания (сооружения), не указанные и не замаркированные на планах и фасадах;

- ссылки на узлы, а также на чертежи элементов здания (сооружения), замаркированных на разрезах.

Примеры выполнения разрезов приведены см. прил. 6.

На фасадах наносят и указывают (Приложение Ж):

- координационные оси здания (сооружения), проходящие в характерных местах фасадов (например, крайние, у деформационных швов, в местах уступов на плане и перепада высот);

- отметки уровня земли, характерных элементов несущих и ограждающих конструкций - входных площадок, верха стен, низа и верха проемов и расположенных на разных уровнях элементов фасадов (например, козырьков, выносных тамбуров);

- отметки, размеры и привязки проемов и отверстий, не указанных на планах и разрезах;

- типы заполнения оконных проемов, если они не входят в состав элементов сборных конструкций стен, материал отдельных участков стен, отличающийся от основных материалов;

- вид отделки отдельных участков стен, отличающийся от остальных (преобладающих);

- обозначения фрагментов и узлов, а также ссылки на чертежи фрагментов и узлов, не замаркированных на планах и разрезах;

- наружные пожарные и эвакуационные лестницы, примыкание галерей.

Примеры выполнения фасада и его фрагмента приведены на рис. прил. Ж.

На планах полов наносят (Приложение И):

- координационные оси: крайние, у деформационных швов, по краям участков с различными конструктивными и другими особенностями и с размерными привязками таких участков;

- обозначения уклонов полов;

- тип полов; обозначения типов полов проставляют в кружке диаметром 7 мм;

- отметки в местах перепадов полов.

Стены здания (сооружения) и перегородки на планах полов изображают одной сплошной толстой основной линией.

На планах полов указывают элементы здания (сооружения) и устройства, влияющие на конструкцию полов (проемы ворот и дверей, деформационные швы, каналы, трапы и др.), границы участков с различной конструкцией пола.

Деформационные швы изображают двумя тонкими сплошными линиями, границы участков пола - пунктирными линиями.

Планы полов допускается совмещать с планами этажей.

На план кровли (крыши) наносят (Приложение И):

- крайние координационные оси с указанием расстояния между ними, оси у деформационных швов, в местах уступов в плане и перепадов высот, у водосточных воронок и торцов фонарей с размерными привязками таких участков;

- размеры и привязки участков с различной конструкцией и материалом кровли (крыши), например, с легкосбрасываемой кровлей;

- позиции (марки) парапетных плит, элементов металлических ограждений кровли (крыши), пожарных лестниц' и других элементов и устройств кровли (крыши);

- отметки и схематический поперечный профиль кровли (крыши);

- обозначения уклонов кровли;

- ссылки на узлы, не замаркированные на разрезах и фасадах.

На плане кровли (крыши) деформационные швы указывают двумя тонкими линиями.

Площадки, градирни и другие устройства, расположенные на кровле (крыше) здания (сооружения), на которые выполняют отдельные чертежи, изображают схематично со ссылкой на соответствующий чертеж.

Архитектурно-конструктивные узлы изображаются на чертежах по согласованию с руководителем дипломного проекта.

Генеральный план размещения строительного объекта совмещается с основными технико-экономическими показателями дипломного проекта (Приложение К).



3.4. Оформление чертежей проекта производства работ

Для рационального и экономичного ведения строительных работ с применением индустриальных методов строительства, комплексной механизации строительных процессов, эффективных методов технологии и организации труда разрабатывается проект производства работ - ППР. Материалы этого проекта йходят в раздел дипломного проекта «Технология и организация строительства» под маркой ТО. Раздел ТО разрабатывается на основе материалов дисциплин: «Технология строительных процессов», «Технология возведения зданий и сооружений», «Организация и управление строительством», а также решения по геодезическому обеспечению строительства, механизации строительно-монтажных работ, экономики строительства, охраны труда и окружающей среды и др.

В состав раздела ТО включаются: строительный генеральный план объекта (СГП) на стадии возведения надземной части здания; технологические карты (ТК) на выполнение отдельных видов строительно-монтажных работ (по заданию руководителя); технологические решения по другим (основным) видам работ, включая геодезические, с описанием методов производства этих работ; календарный график производства работ по строительству объекта или комплексный сетевой график строительства объекта; график движения рабочих кадров по объекту, график работы основных строительных машин на объекте; график поступления на объект конструкций, изделий и материалов. Материалы научно-исследовательской работы студента (НИРС), оформленные в виде технологических схем (карт), выполняются в составе раздела или отдельным разделом.

Раздел ТО и составляющие его части разрабатываются в соответствии с требованиями ДБН А.3.1-5-2009 «Організація будівельного виробництва» [4].

Чертежи строительных генеральных планов. План площадки строящегося объекта называют строительным генеральным планом (СГП). При строительстве крупных объектов стройгенплан составляют на отдельные периоды строительства, например, на подготовительный период, на период возведения подземной или надземной частей зданий и т.д.

Складские площадки для конструкций и деталей здания (блоков, панелей, балок, колонн, СТК и т.п.) должны располагаться в пределах действия крана. Максимальный и минимальный пределы действия монтажного крана показывают окружностями, радиусы которых равны максимальной и минимальной длине горизонтальной проекции вылета грузового крюка крана.

Изображаемые на стройгенплане объекты нумеруются в соответствии с порядковым номером экспликации, которую помещают на том же листе, что и стройгенплан.

На стройгенпланах в установленном масштабе (эскизно) наносят: границы строительной площадки и виды ее ограждения, действующие и временные подземные, наземные и воздушные сети и коммуникации, постоянные и временные дороги, схемы движения средств транспорта и механизмов, места установки строительных и грузоподъемных машин с указанием путей их перемещения и зон действия, размещение постоянных, строящихся и временных зданий и сооружений, опасных зон, путей и средств подъема работающих на рабочие ярусы (этажи), а также проходы в здания и сооружения, размещение источников и средств энергообеспечения и освещениястроительной площадки с указанием расположения заземляющих контуров, места расположения устройств для удаления строительного мусора, площадки и помещений складирования материалов и конструкций, площадки укрупнительной сборки конструкций, расположение помещений для санитарно-бытового обслуживания строителей, питьевые установки и места отдыха, а также зоны выполнения работ повышенной опасности.

Оформление технологической карты (ТК). Технологические карты разрабатываются в соответствии с [5] на отдельные строительные процессы (по заданию руководителя), результатом которых являются законченные конструктивные элементы части здания (сооружения), отдельные виды работ.

Технологические карты состоят из текстовой и графической частей. Текстовая часть ТК разрабатывается с включением схем операционного контроля качества, описанием методов производства работ, указанием трудозатрат и потребности в материалах, машинах, оснастке, приспособлениях и средствах защиты работающих, а также последовательности демонтажных работ при реконструкции предприятий, зданий и сооружений.

Важнейшими элементами графической части технологических карт являются технологические схемы производства работ, позволяющие достаточно ясно представлять пространственную ситуацию на строительной площадке или ее части. Схемы производства работ составляют на соответствующие виды строительно-монтажных работ (земляные, монтаж фундаментов, монтаж каркаса и стен здания и т.п.). На схемах производства работ, выполненных эскизно в виде планов и разрезов показывают контуры строящегося здания и его элементов, схематичные контуры строительных машин и механизмов, пути их передвижения и стоянки, места и способы складирования изделий, из которых монтируют здания, расположение оборудования и инвентаря, необходимого при производстве строительно-монтажных работ (подмости, стремянки, обноски и т.п.). На схемы наносят разбивочные оси здания и показывают расстояния между ними, кроме этого, наносят размеры, связанные с изображаемыми строительными процессами: расстояния между стоянками строительных машин и механизмов, между осями путей их перемещения, размеры складских площадок и расстояния от них до здания или до монтажного механизма, размеры проходов и проездов между складами и на строительной площадке.

СПИСОК РЕКОМЕНДОВАННЫХ ИСТОЧНИКОВ

1. Держстандарт України. Система проектної документації для будівництва - СПДБ. Загальні положення. ДСТУ Б А.2.4-5-2009 (ГОСТ 21.001-93). - Київ: Держкоммістобудування, 1993. - 4 с.

2. Держстандарт України. СПДБ. Основні вимоги до робочої документації. ДСТУ Б.А.2.4-4-2009 (ГОСТ 21.101-99).- Київ: Держбуд, 2010. - 55 с.

3. Держстандарт України. СПДБ. Правила виконання архітектурно - будівельних робочих креслень. ДСТУ Б А.2.4-7-2009(ГОСТ 21.501-2011). - Київ: Держкоммістобудування, 2010. - 54 с.

4. Державні будівельні норми України. Організація будівельного виробництва. ДБНА. 3.1-5-2009. - Київ: Держкоммістобудування, 2010. - 51 с.

5. Методические указания по разработке типовых технологических карт в строительстве. - М.: ЦНИИОМТП, 1987. - 40 с.

6. Державні будівельні норми України. Система стандартизації та нормування в будівництві. ДБН А. 1.1-1-2009- Київ:Мінбудархітектури України, 2011. - 10 с.

7. Держстандарт України. Державна система стандартизації України. Основні положення. - Київ: Держстандарт України, 1993.- 283с.

8. Стандарты Системы проектной документации для строительства - СПДС:

9. ДСТУ Б А.2.4-7:2009 СПДБ. Правила виконання архітектурно-будівельних робочих креслень

10. ДСТУ Б А.2.4-10-2009 СПДБ. Правила виконання специфікації обладнання, виробів матеріалів

11. ДСТУ Б.А.2.4-15:2008 Антикорозійний захист конструкцій будівель та споруд. Робочі креслення

12. ДСТУ Б.А.2.4-22:2008. Система проектної документації в будівництві. Технологія виробництва. Основні вимоги до робочих креслень

13. ДСТУ Б А.2.4-37:2009 СПДБ. Позначення характеристик точності

14. ДСТУ Б А.2.4-39:2008 СПДБ. Креслення будівельні. Правила виконання креслень дерев'яних конструкцій

15. ДСТУ Б А.2.4-43: 2009 Правила виконання проектної та робочої документації металевих конструкцій

16. ДСТУ Б В.2.6-2-95 Вироби бетонні і залізобетонні. Загальні технічні умови

17. ГОСТ 2.301-68*. ЕСКД. Форматы.

18. ГОСТ 2.302-68*. ЕСКД. Масштабы.

19. ГОСТ 2.303-68*. ЕСКД. Линии.

20. ГОСТ 2.304-81. ЕСКД. Шрифты чертежные.

21. ГОСТ 2.305-2008. ЕСКД. Изображения - виды, разрезы, сечения.

22. ГОСТ 2.306-68*. ЕСКД. Обозначения графических материалов и правила их нанесения на чертежах.

23. ГОСТ 2.307-2011. ЕСКД. Нанесение размеров и предельных отклонений.

24. ГОСТ 2.313-82 ЕСКД. Условные изображения и обозначения неразъемных соединений (ЄСКД. Умовні зображення і позначення нерознімних з'єднань)

25. ГОСТ 2.315-68 ЕСКД. Изображения упрощенные и условные крепежных деталей (ЄСКД. Зображення спрощені і умовні кріпильних деталей).

26. ГОСТ 21.101-97. СПДС. Основные требования к рабочей документации.

27. ГОСТ 21.110-95. СПДС. Спецификация оборудования.

28. ГОСТ 21.113-88 СПДС. Обозначения характеристик точности.

29. ГОСТ 21.780-83. Система обеспечения точности геометрических параметров в строительстве. Расчет точности.

30. Стандарты Единой системы конструкторской документации - ЕСКД:

31. ГОСТ 2.004-88. ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ.

32. ГОСТ 2.105-95. ЕСКД. Общие требования к текстовым документам.

33. ГОСТ 2.109-73. ЕСКД. Основные требования к чертежам (с учетом ДСТУ Б А.2.4-7-2009).

34. ГОСТ 2.316-2008. ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц (с учетом требований ДСТУ Б А.2.4.7- 2009).

35. ГОСТ 2.410-68*. ЕСКД. Правила выполнения чертежей металлических конструкций.

ПРИЛОЖЕНИЯ

Приложение А. Форма задания на дипломное проектирование



Министерство образования и науки Украины ГВУЗ «Приазовский государственный технический университет» Кафедра «Строительство, техническая эксплуатация и реконструкция»
						УТВЕРЖДАЮ
						«_____» ________ 2015 г.
						Зав. кафедрой СТЭР д-р техн.н., проф. В.П.Королёв
							(подпись)
ЗАДАНИЕ на дипломное проектирование
студенту_____________________________________________
1.	Тема проекта (работы):
2.	Исходные данные к проекту (работе):
3.	Примерное содержание расчетно-пояснительной записки (перечень подлежащих разработке вопросов):
Введение. Общая часть. Описание и обоснование принятых архитектурных и конструктивных решений. Расчеты на прочность и устойчивость строительных конструкций и их элементов. Технология и организация строительства, технико-экономические показатели, экологическая безопасность и охрана жизнедеятельности. Сметные расчеты, технико-экономические обоснования, алгоритмы компьютерных программ и др. Дополнительная информация:
4.	Перечень обязательных чертежей:
Ситуационный план – 00 л., схема генерального плана – 00 л., объемно-планировочные решения: фасады, планы и разрезы - 00 л., строительные конструкции и узлы – 00 л., технология строительно-монтажных работ и организация строительства – 00 л. Дополнительная информация:
5.	Консультанты по проекту:
	Архитектурно-строительной раздел
	Расчетно-конструктивный раздел
	Технология и организация строительства
	Гражданская оборона и охрана жизнедеятельности
	Инженерное оборудование
	Экономика и сметы
6.	Дата выдачи задания							«____» ____________ 2015 г.
7.	Срок сдачи студентом законченного проекта (работы)							«____» ____________ 2015 г.
			Руководитель
			(Фамилия И.О., должность)
			Задание принял к исполнению
			(дата)						(подпись студента)
			ПРИМЕЧАНИЯ: 1. Задание прилагается к законченному проекту (работе) и вместе с проектом представляется в ГЭК. 2. Руководитель совместно со студентом должны разработать и представить на кафедру на первую процентовку график работы над проектом (работой) на весь период проектирования 3. Дипломник обязан применять современные компьютерные технологии при выполнении инженерных расчетов и оформлении чертежей.



Приложение Б. Пример содержания пояснительной записки

ВВЕДЕНИЕ

1. Функциональное назначение объекта

1.1. Исходные данные для проектирования.

1.2. Описание технологического процесса в проектируемом здании (сооружении).

1.3. Генеральный план.

2. Архитектурно-строительная часть.

2.1. Объёмно-планировочное решение.

2.2. Выбор принципиальных конструктивных решений.

2.3. Наружная и внутренняя отделка.

2.4. Расчет (теплотехнический, светотехнический, акустический).

3. КОНСТРУКЦИИ ЖЕЛЕЗОБЕТОННЫЕ (МЕТАЛЛИЧЕСКИЕ)

3.1. Общие данные и компоновка здания (сооружения).

3.2. Определение нагрузок.

3.3. Статический расчет.

3.4. Расчет и конструирование.

3.5. Расчет и конструирование.

4. ОСНОВАНИЯ И ФУНДАМЕНТЫ

4.1. Исходные данные для проектирования фундаментов.

4.2 Оценка инженерно-геологических условий и выбор типа фундаментов.

4.3 Выбор глубины заложения Фундаментов.

4.4. Определение размеров подошвы фундамента по оси (А).

4.5. Определение размеров подошвы фундаментов по оси (Б).

4.6. Расчет осадки фундаментов по оси (А) и (Б).

5.ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА

5.1. Технологическая карта на производство отдельного вида работ (возведение конструкций надземной части здания).

5.1.1. Область применения.

5.1.2. Организация и технология выполнения работ.

5.1.3. Геодезическое обеспечение, контроль качества и приемка работ.

5.1.4. Калькуляция труда и заработной платы.

5.1.5. График выполнения работ.

5.1.6. Материально-технические ресурсы.

5.1.7. Мероприятия по технике безопасности

5.1.8. Технико-экономические показатели.

5.1.9. НИРС.

5.2. Технологическая карта (на возведение фундаментов или на выполнение другого вида работ).

5.3. Технология производства послемонтажных и общестроительных работ.

5.4. Строительный генеральный план.

5.5. Календарный график производства работ по строительству объекта (комплексный сетевой график).

5.6. График поступления на объект строительных конструкций, изделий, материалов н оборудования.

5.7. График движения рабочих кадров по объекту.

5.8. График движения основных строительных машин по объекту.

5.9. Охрана труда (разрабатывается разделах 1 и 4)

5..9.1. Анализ опасностей, вредностей н возможных последствий при выполнении одного строительного процесса.

5..9.2. Мероприятия по предотвращению действия опасных и вредных факторов.

5.9.3. Расчет

6. ГО и БЖД

7.ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

7.1. Водоснабжение и канализация.

7.2. Отопление и вентиляция,

7.3 Газоснабжение внутреннее.

7.4 Электроснабжение внутреннее.

8. ЭКОНОМИКА СТРОИТЕЛЬСТВА

8.1. Локальная смета №1

8.2. Локальная смета №2.

8.3. Локальная смета №3.

8.4. Объектная смета

8.5. Сводный сметный расчет строительства.

8.6. Расчет договорной цены

8.7. Расчет стоимости строительства

8.8. Расчет экономического эффекта

Приложения

Список литературы

Ведомость чертежей

Приложение В

Рисунок В.1 – Форма титульного листа пояснительной записки

Рисунок В.2 – Форма рядового листа пояснительной записки

Рисунок В.3 – Пример размещения таблиц и рисунков ПЗ

Приложение Г

Рисунок Г.1

Приложение Д

Рисунок Д.1 – Нанесение осей и размерных линий

Рисунок Д.2 – Обозначение высотных отметок и уклонов



Приложение Е

Рисунок Е.1 – Пример оформления разрезов на чертежах

Приложение Ж

Рисунок Ж.1 – Пример изображения фасадов

Приложение И

Рисунок И.1 – Пример разработки плана кровли и плана полов

Приложение К

Рисунок К.1 – Оформление титула дипломного проекта (рабочих чертежей), совмещенного с генеральным планом и технико-экономическими показателями
